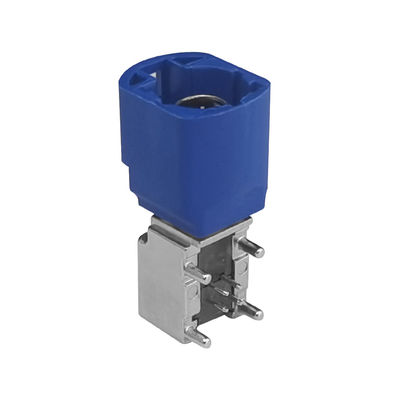

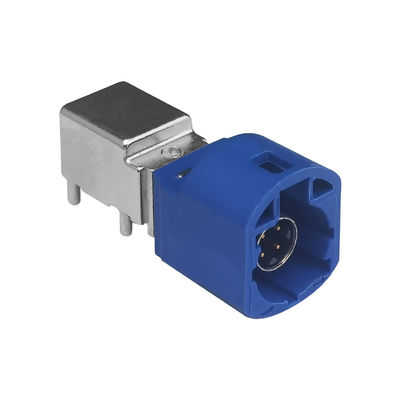

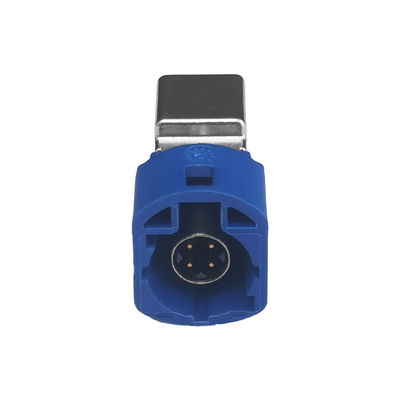

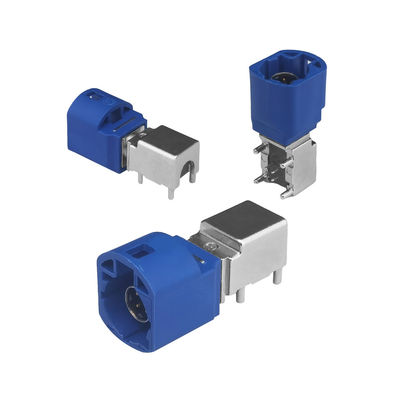

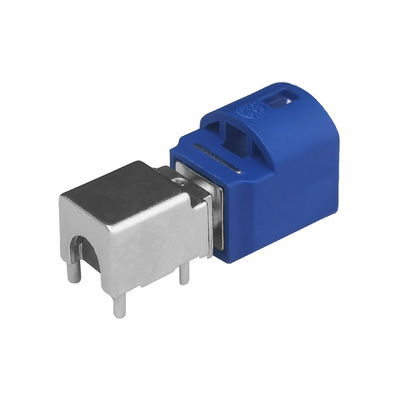

FAKRA HSD Connector Typ kąta prawego dla połączeń antenowych samochodowych
| Place of Origin | China |
|---|---|
| Nazwa handlowa | LEADSIGN |
| Orzecznictwo | E-Mark |
| Model Number | HSD PCB Connector |
| Minimum Order Quantity | 20PCS |
| Cena | Contact the seller |
| Packaging Details | Giftbox size:260*220*80mm, 20PCS/CTN |
| Delivery Time | 7~14 work days |
| Payment Terms | L/C, T/T, Western Union |
| Supply Ability | 200000PCS/Month |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rodzaj montażu | Montaż na płytce drukowanej/panelu | Temperatura pracy | -40℃ do +105℃ |
|---|---|---|---|
| Liczba pozycji | 4 piny | Cykle godowe | ≥ 25 |
| Zakres częstotliwości | DC do 6 GHz | Wnioski | Kamera LVDS, USB, aplikacje AndIEEE 1394 |
| Usługi | Zaakceptuj OEM ODM | MOQ | 20szt |
opis produktu
Opis produktu:
To jest wysokiej wydajności cyfrowy system dla niskiego napięcia sygnałów różnicowych
System HSD został specjalnie zaprojektowany w celu zapobiegania zakłóceniom ze strony przesłuchania krzyżowego i źródeł zewnętrznych, co czyni go bardzo niezawodnym rozwiązaniem w zakresie transmisji danych.Wykorzystuje w pełni osłonięty system łączności 100 Ω, który jest w stanie obsłużyć osłonięte skręcone kabły czterokątne.
Skuteczny i wszechstronny
System HSD obejmuje wszystkie niezbędne elementy zapewniające optymalną wydajność i jest znany ze swojej efektywności kosztowej.Jest szczególnie odpowiedni do szybkiej transmisji danych i jest często stosowany w aplikacjach EthernetSystem spełnia również surowe wymagania przemysłu motoryzacyjnego.
Specjalnie zaprojektowane do zastosowań motoryzacyjnych
System interkonekcji HSD został zaprojektowany specjalnie dla rynku motoryzacyjnego, z myślą o zastosowaniach takich jak kamera LVDS, USB i IEEE 1394.opcje kodów kolorów, i jest zaprojektowany tak, aby spełniać światowe wymagania motoryzacyjne przy zachowaniu kompaktowego rozmiaru.
Charakterystyka:
System łączenia HSD
System HSD Interconnect System jest rewolucyjnym rozwiązaniem dla wysokiej jakości połączeń kablowych.Niektóre z najważniejszych cech tego systemu to::
- Mechanizm podwójnego zamykania do zamykania pierwotnego i wtórnego
- Metoda połączenia przyciskowego stosowana do bezpiecznych połączeń
- Wysoka siła zatrzymania kabla dla niezawodnych połączeń
- Wydajne opcje kodowania na plastikowej obudowie w celu zapobiegania nieprawidłowym połączeniom
- Środki zapobiegania uszkodzeniu szpilki stykowej
Mechanizm podwójnego zamykania zapewnia silne i trwałe połączenie, natomiast metoda połączenia z zaciskiem dodatkowo zwiększa jego stabilność.minimalizując ryzyko odłączeniaEfektywne opcje kodowania na plastikowej obudowie ułatwiają identyfikację i podłączenie odpowiednich kabli, zmniejszając ryzyko błędów.System stosuje również środki ostrożności w celu zapobiegania uszkodzeniu szpilki, zapewniając długowieczność i funkcjonalność złączy.
Parametry techniczne:
| HSD | |
| Kod HSD+2 | A.B.C.D.E.F.Z. |
| Numer PIN | 4 szpilki sygnałowe, 2 szpilki zasilania |
| Kabel | np.Dacar 535,Dacar 636 |
| Jednostka pakowania | na żądanie |
| Dane elektryczne | |
| Impedancja | 100Ω |
| Zakres częstotliwości w zależności od typu kabla | prąd stały do 6 GHz |
| Odporność kontaktu sygnału | ≤ 10 mΩ |
| Odporność kontaktu zewnętrznego | ≤ 7,5 mΩ |
| Napięcie badawcze | 250 V rms |
| Napięcie robocze | 60 V rms |
| Dane mechaniczne | |
| Cykl rozmnażania | ≥ 25 |
| Siła zaangażowana | ≤ 30 N |
| Siły odłączające | ≥ 5N |
| Zamknięcie siłą przytrzymującą | ≥ 110N |
| Dane środowiskowe | |
| Zakres temperatury | -40°C do +105°C |
Zastosowanie:
System interkonekcji HSD został specjalnie zaprojektowany do użytku na rynku motoryzacyjnym, z zastosowaniami takimi jak kamery LVDS, urządzenia USB i połączenia IEEE 1394.Posiada zaawansowane funkcje, w tym mechaniczne klucze, mechanizmy zamykania, dostosowywalne kodowanie kolorów i kompaktowy rozmiar, który spełnia standardy i wymagania światowego przemysłu motoryzacyjnego.
Ten wszechstronny system połączeń nie ogranicza się tylko do zastosowań w motoryzacji, ale znajduje również zastosowanie w innych gałęziach przemysłu, takich jak telekomunikacja i telekomunikacja,specjalnie w obszarach stacji bazowych radiowych i cyfrowej elektroniki informacyjno-rozrywkowejPonadto system nadaje się również do sieci cyfrowych symetrycznych i jest kompatybilny z różnymi popularnymi protokołami, takimi jak USB 1.0, 2.0, 3.0, LVDS, Ethernet, IEEE 1394 (Firewire) i GVIF.
Kod HSD:
Dostosowanie:
Zapraszamy do zgłoszenia zamówień OEM i ODM, oferując dostosowalne opcje dla typów kabli, typów złączy i długości kabli.Nie wahaj się skontaktować z nami w celu uzyskania dalszej pomocy.
Wsparcie i usługi:
- Zamówienia OEM i ODM są mile widziane.
- Dostępne są bezpłatne próbki; klienci muszą pokryć jedynie opłaty kurierskie.
- Oferujemy elastyczne rozwiązania logistyczne.
- Licz na szybką dostawę i wyjątkową obsługę.
