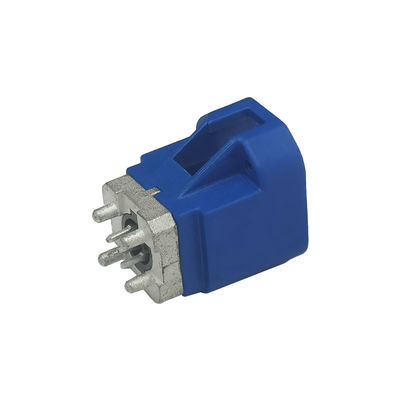

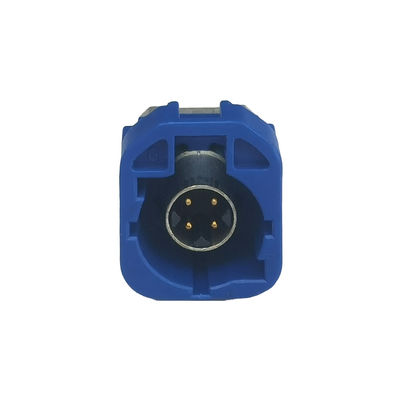

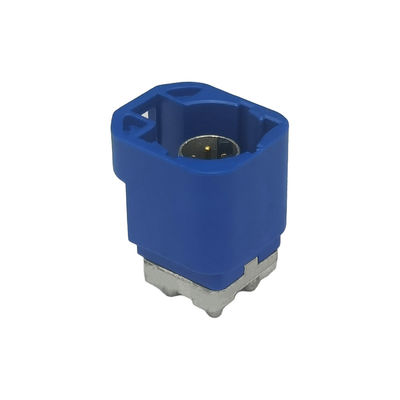

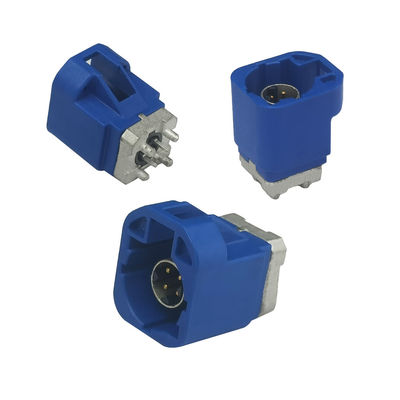

FAKRA HSD LVDS 4Pin PCB Mount 4 Kontakt Pin Connector dla samochodowego radia

  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
Place of Origin China
Nazwa handlowa LEADSIGN
Orzecznictwo E-Mark
Model Number HSD PCB Connector
Minimum Order Quantity 20PCS
Cena Contact the seller
Packaging Details Giftbox size:260*220*80mm, 20PCS/CTN
Delivery Time 7~14 work days
Payment Terms L/C, T/T, Western Union
Supply Ability 200000PCS/Month

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Napięcie robocze 60 V rms Rodzaj montażu Montaż na płytce drukowanej/panelu
Liczba pozycji 4 piny Orientacja Typ prosty
Temperatura pracy -40℃ do +105℃ Impedancja 100 Ω
Usługi Zaakceptuj OEM ODM MOQ 20szt
Zostaw wiadomość
opis produktu

Opis produktu:

To zaawansowany system cyfrowy, który specjalizuje się w przesyłaniu sygnałów różnicowych niskiego napięcia, skutecznie blokując zakłócenia z zewnętrznych źródeł.ten w pełni osłonięty system łączenia wykorzystuje 100 Ω osłoniętych skręconych kabli czworobieżnych w celu zapewnienia optymalnej wydajności.

Wykorzystując komponenty standardowego systemu HSD, te szybkie łączniki danych są zarówno ekonomiczne, jak i niezawodne.HSD jest powszechnie stosowany w aplikacjach Ethernet i jest specjalnie zaprojektowany w celu spełnienia rygorystycznych wymagań przemysłu motoryzacyjnego..

Specjalnie zaprojektowany dla rynku motoryzacyjnego system HSD jest idealny do zastosowań takich jak kamery LVDS, USB i IEEE 1394.zaciskanie, kody kolorystyczne i kompaktowy rozmiar, który spełnia światowe standardy przemysłu motoryzacyjnego.



Charakterystyka:

Wysokiej prędkości dane (HSD) wykorzystuje w pełni osłonięty system połączeń

System HSD został zaprojektowany do pracy w 100 Ω i jest w stanie pomieścić osłonięte skręcone kabły kwadratowe.

  • Mechanizm podwójnego blokowania do blokowania pierwotnego i wtórnego.
  • Zastosowana metoda połączenia przyciskowego.
  • Wysoka siła przytrzymania kabli.
  • Opcje kodowania na plastikowej obudowie zapobiegają nieprawidłowym połączeniom.
  • Zapewnione jest zapobieganie uszkodzeniu szpilki kontaktowej.


Parametry techniczne:

HSD
Kod HSD+2 A.B.C.D.E.F.Z.
Numer PIN 4 szpilki sygnałowe, 2 szpilki zasilania
Kabel np.Dacar 535,Dacar 636
Jednostka pakowania na żądanie
Dane elektryczne
Impedancja 100Ω
Zakres częstotliwości w zależności od typu kabla prąd stały do 6 GHz
Odporność kontaktu sygnału ≤ 10 mΩ
Odporność kontaktu zewnętrznego ≤ 7,5 mΩ
Napięcie badawcze 250 V rms
Napięcie robocze 60 V rms
Dane mechaniczne
Cykl rozmnażania ≥ 25
Siła zaangażowana ≤ 30 N
Siły odłączające ≥ 5N
Zamknięcie siłą przytrzymującą ≥ 110N
Dane środowiskowe
Zakres temperatury -40°C do +105°C

Zastosowanie:

Kluczowe zastosowania systemu łączności HSD

System HSD jest szeroko stosowany w różnych urządzeniach elektronicznych samochodowych, w tym:

  • Przemysł telekomunikacyjnystacje bazowe radiowe
  • Elektronika informacyjno-rozrywkowa, zapewniające funkcje rozrywkowe i łączności w pojazdach
  • Cyfrowe sieci symetryczne, umożliwiające szybkie przesyłanie danych dla zaawansowanych systemów wspomagania kierowcy i innych elementów elektronicznych
Kompatybilność z wiodącymi technologiami

System interkonekcji HSD został zaprojektowany w celu obsługi szereguUSBwersje, w tym1.0,2.0, oraz3.0, a także innestandardy branżoweNa przykład:LVDS,Ethernet,IEEE 1394 (Firewire), orazGVIFTa wszechstronność sprawia, że jest to bardzo elastyczny i niezawodny wybór dla zastosowań motoryzacyjnych.



Kod HSD:

FAKRA HSD LVDS 4Pin PCB Mount 4 Kontakt Pin Connector dla samochodowego radia 0FAKRA HSD LVDS 4Pin PCB Mount 4 Kontakt Pin Connector dla samochodowego radia 1

Dostosowanie:

Zapraszamy do zgłoszenia zamówień OEM i ODM, oferując dostosowalne opcje dla typów kabli, typów złączy i długości kabli.Nie wahaj się skontaktować z nami w celu uzyskania dalszej pomocy.

Wsparcie i usługi:

  1. Zamówienia OEM i ODM są mile widziane.
  2. Dostępne są bezpłatne próbki; klienci muszą pokryć jedynie opłaty kurierskie.
  3. Oferujemy elastyczne rozwiązania logistyczne.
  4. Licz na szybką dostawę i wyjątkową obsługę.
